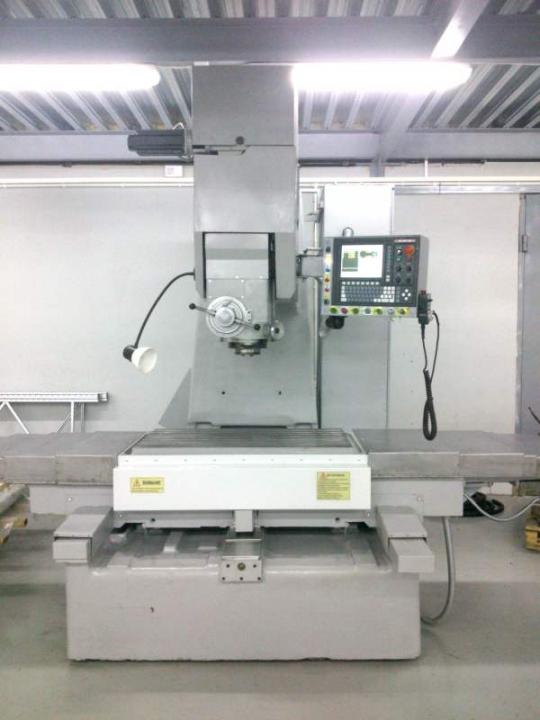

Предлагаем купить новый координатно-расточной станок
Описание станка 2Е450АФ30:
Станок 2Е450АФ30 предназначен для обработки по программе отверстий с точным расположением осей, размеры между которыми заданы как в прямоугольной, так и в полярной системах координат, получистового и чистового фрезерования по осям X и Y в режиме контурной обработки и в режиме позиционирования по оси Z.
Оснащение станка 2Е450АФ30:
На станке установлена система ЧПУ с возможностью работы в режимах ЧПУ и УЦИ (УЧПУ - NC230 с модулем расширения);
приводы подач по осям Х и У – независимые, установлены ШВП с высоко моментными серводвигателями, привод подачи по оси Z (шпиндельная коробка и пиноль) – независимый (сервоприводы DELTA ASDA-A2 (2х3 кВт + 1х1,5 кВт), привод главного движения - DELTA VFD;
пульт управления с джойстиком и штурвальными задатчиками для ручного и наладочного режимов;
На станке могут также производиться дополнительные виды работ:
в режиме программной обработки : нарезание винтовой канавки ;
в ручном режиме : подрезка торцов перпендикулярных осей расточки, разметка и контроль линейных размеров на деталях.
Универсальный поворотный делительный стол, поставляемый со станком, позволяет производить при работе в ручном режиме обработку отверстий, заданных в полярной системе координат, а также взаимно перпендикулярных и наклонных отверстий и плоскостей.
Станок может быть использован для разметки и проверки линейных размеров на деталях.
По Вашему желанию можем провести Пусконаладочные работы в любом регионе РФ.
Технические характеристики 2Е450АФ30:
Наименование характеристики | Величина характеристики |
Размер рабочей поверхности стола, мм | 1120*630 |
Наибольшее перемещение стола, мм | 1000*630 |
Число Т-образных пазов | 7 |
Расстояние между пазами, мм | 80 |
Ширина паза по ГОСТ 1574-91 | 14 |
Расстояние от рабочей поверхности стола до торца шпинделя, мм | Наименьшее – 200, наибольшее - 750 |
Наибольший ход гильзы шпинделя, мм | 260 |
Вылет шпинделя, мм | 710 |
Конус шпинделя по ГОСТ 15945-92 | 45, 7:24 |
Предел частоты вращения шпинделя, мин-1 | От 10 до 2000 |
Расстояние от шпинделя до стойки, мм | 710 |
Наибольший диаметр сверления, мм | 30 |
Наибольший диаметр растачивания, мм | 250 |
Точность установки координат, мм | 0,005±1% |
Число управляемых осей координат (всего/одновременно) | 3/2 |
Число скоростей шпинделя | При задании с пульта – 25, при задании с УЧПУ – бесступенчато с дискретностью 1 мм/мин |
Пределы рабочих подач шпинделя | 1,25 до 1000 |
Число рабочих подач шпинделя | При задании с пульта – 30, при задании с УЧПУ – бесступенчато с дискретностью 1 мм/мин |
Скорость перемещения шпиндельной коробки, мм/мин | 3150 |
Скорость рабочего перемещения стола и салазок лежит в диапазоне, мм/мин | От 2,5 до 8000 |
Число рабочих скоростей перемещения стола и салазок, мм/мин | При задании с пульта – не менее 17, при задании с УЧПУ – бесступенчато с дискретностью 1 мм/мин |
Допускаемая масса обрабатываемого изделия, кг | 600 |
Наибольший крутящий момент на шпинделе, Н*м | 200 |
Датчики обратной связи по осям | линейные |
Дискретность отсчета координат по трем осям, мм | Не менее 0,001 |
Вид управления | Позиционно-контурное |
Класс точности по ГОСТ 18098-94 | А |
Габаритные размеры, мм | 3100*3000*2800 |
Масса, кг | 8000 |
Комплект оснащения станка 2Е450АФ30 (входит в стоимость):
• система ЧПУ с возможностью работы в режимах ЧПУ и УЦИ (УЧПУ - NC230 с модулем расширения);
• приводы подач по осям Х и У – независимые, через ШВП с высоко моментными серводвигателями, привод подачи по оси Z (шпиндельная коробка и пиноль) – независимый (сервоприводы DELTA ASDA-A2 (2х3 кВт + 1х1,5 кВт), привод главного движения - DELTA VFD либо YASKAWA A1000 (7,5 кВт);
• пульт управления с джойстиком и штурвальными задатчиками для ручного и наладочного режимов;
• комплект электрооборудования;
• комплект деталей и инструмента для выставки станка;
• инструментальный шкаф;
• патрон цанговый с комплектом цанг;
• патрон сверлильный трехкулачковый;
• патрон резьбонарезной;
• патрон расточной;
• переходные втулки для инструмента с конусом Морзе и лапкой;
• переходные втулки для инструмента с конусом Морзе и резьбовым отверстием;
• оправки для насадных торцевых фрез;
• комплект модульного расточного инструмента;
• керн пружинный;
• центр установочный;
• оправка-центроискатель;
• микроскоп-центроискатель в комплекте с державкой микроскопа;
• центроискатель с индикатором;
• комплект резцов расточных;
• комплект сверл спиральных;
• комплект разверток машинных;
• комплект фрез концевых;
• комплект метчиков машинных;
• стол универсальный поворотно-делительный с диаметром план-шайбы 400 мм;
• стол простой поворотно-делительный с диаметром план-шайбы 630 мм;
• стол прямоугольный коробчатый 400*320 мм;
• комплект документации на русском и на языке производителя пресса, содержащий все необходимые чертежи узлов оборудования, электрические схемы, инструкции, обеспечивающие монтаж, наладку, эксплуатацию и устранение неисправностей, а также наименование и адрес завода изготовителя (руководство по эксплуатации, паспорт);
Более подробную информацию можно увидеть у нас на сайте - http://stanmar.ru
