Станок модели 675П выпускался Одесским заводом фрезерных станков им. С.М.Кирова, который разрабатывал и производил фрезерные станки универсальных моделей, и который прекратил свое существование в 2000 г.

Станок модели 675П выпускался, также, Ереванским заводом фрезерных станков, в настоящее время ЕрФрез, ОАО.

Назначение и область применения универсального фрезерного станка 675П

Инструментальный широкоуниверсальный фрезерный станок повышенной точности модели 675П предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя, который при необходимости может быть повернут под углом.

Обрабатываемая деталь может быть установлена на основном столе с вертикальной рабочей плоскостью или на угловом столе с горизонтальной рабочей плоскостью. Для обработки наклонных поверхностей деталь может устанавливаться на универсальном столе.

Для обработки деталей, требующих деления, могут быть использованы круглый стол либо делительная головка.

Используя резцовую, быстроходную, долбежную головки и комплект вспомогательного инструмента, можно выполнять на станке расточные, сверлильные и долбежные работы. Подробное описание этих устройств приводится ниже.

К станку прилагается удобный для пользования инструментальный шкаф, а также комплект приспособлений и инструмента.

Технологические возможности станка могут быть значительно расширены применением принадлежностей и приспособлений, поставляемых за особую плату.

На станке можно выполнять ряд фрезерных и расточных работ с высокой точностью, которая может быть достигнута, если станок установлен в помещении с постоянной температурой 20±2°С и влажностью 65±5%, если вблизи станка нет источников тепла и вибрации. На станке можно выполнять, также, сверление и рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий.

Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах.

Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.

Класс точности станка П.

Преимущества использования широкоуниверсального фрезерного станка 675П:

• Литая массивная чугунная станина поглощает вибрации и позволяет сохранить качество обрабатываемых на станке деталей
• Возможно фрезерование как небольших деталей, так и деталей длиной до 800мм, шириной 250мм и более
• Использование станка в инструментальных и механических цехах с мелкосерийным и индивидуальным производством
• Реализована возможность производить долбежные операции (при приобретении за дополнительную плату долбежной головки)
• Удобное (интуитивно понятное), классическое управление станком
• Небольшие габариты станка позволяют разместить его практически в любом помещении, в том числе и гараже
• Широкий диапазон вращения горизонтального и вертикального шпинделей позволяет подобрать наиболее подходящие режимы резания
• Подача СОЖ осуществляется электронасосом. Производительность электрического насоса 22 л/мин
• Станок имеет дополнительную шпиндельную (вертикальную) головку, расположенную на выдвижном хоботе, которою можно поворачивать под углом ±90 градусов в двух взаимно перпендикулярных плоскостях.

Габаритные размеры рабочего пространства и присоединительные базы станка 675П

Посадочные и присоединительные базы станка:

• габариты рабочего пространства при работе горизонтальным шпинделем;
• габариты рабочего пространства при работе вертикальным шпинделем;
• горизонтальный шпиндель;
• вертикальный шпиндель;
• основной вертикальный стол;
• угловой горизонтальный (съемный);
• присоединительные размеры серьги;
• габариты станка в плане.

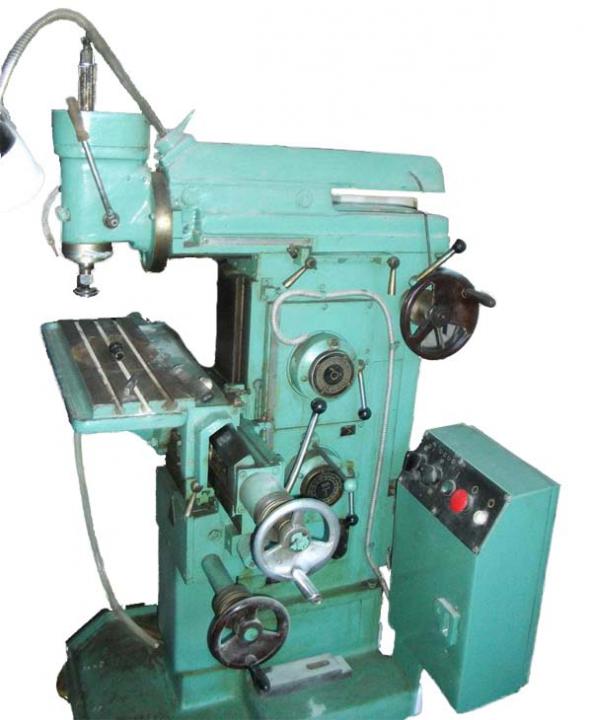

 Общий вид широкоуниверсального фрезерного станка 675П

Расположение составных частей станка 675П

Перечень составных частей широкоуниверсального фрезерного станка 675П

1. вертикальная головка
2. коробка скоростей
3. шпиндельная бабка
4. коробка подач
5. угловой горизонтальный стол
6. суппорт
7. станина
8. электрооборудование
9. основной вертикальный стол

Расположение органов управления консольно-фрезерным станком 675П

 Перечень органов управления консольно-фрезерным станком 675П

1. Переключатель направления вращения шпинделя
2. Крестовая рукоятка включения механической подачи стола
3. Рукоятка зажима суппорта на вертикальных направлениях
4. Рукоятка зажима салазок на продольных направлениях
5. Рукоятка включения скорости
6. Грибок набора скоростей
7. Кнопки «Пуск» и «Стоп> двигателя привода станка
8. Рукоятки зажима шпиндельной бабки на поперечных направлениях
9. Съемные штифты фиксации вертикальной головки в вертикальном положении
10. Винт зажима гильзы вертикальной головки
11. Вал перемещения гильзы
12. Шомпол крепления инструмента в вертикальной головке
13. Гайка крепления вертикальной головки
14. Винты зажима хобота
15. Выключатель освещения
16. Рукоятка включения механической подачи шпиндельной бабки
17. Маховик ручного перемещения шпиндельной бабки
18. Шомпол крепления инструмента в шпиндельной бабке
19. Маховик ручного вращения шпинделя
20. Рукоятка ускоренных перемещений
21. Рукоятка включения подачи
22. Грибок набора подач
23. Маховик ручного перемещения салазок
24. Маховик ручного перемещения суппорта
25. Выключатель охлаждения
26. Включение станка в сеть
