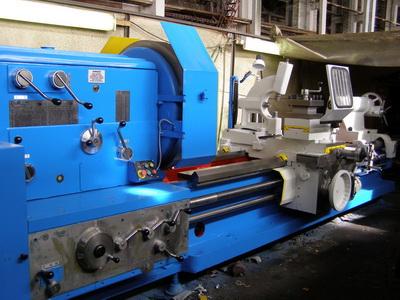

Токарно-винторезный станок 1М63Н (1М63) предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость станка, широкий диапозон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Особенности конструкции токарного станка 1М63:
Технические характеристики токарно-винторезного станка 1М63
| Характеристика | Значение |
| Наибольший диаметр заготовки: | |
| устанавливаемой над станиной, мм | 700 |
| обрабатываемой над станиной, мм | 630 |
| обрабатываемой над суппортом, мм | 350 |
| Наибольшая длина обрабатываемой заготовки, мм | 3000 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 105 |
| Фланцевой конец шпинделя по DIN | 11М |
| Количество ступеней частот вращения шпинделя | 22 |
| Пределы частот вращения шпинделя, об/мин | 10 - 1250 |
| Величина подач: | |
| продольных, мм/об | 0,06 - 1,4 |
| поперечных, мм/об | 0,024 - 0,518 |
| резцовых салазок, мм/об | 0,019 - 0,434 |
| Величина шагов нарезания резьб: | |
| метрических, мм | 1 - 224 |
| дюймовых, ниток/дюйм | 28 - 0,25 |
| модульных, модуль | 0,25 - 56 |
| питчевых, питч диам. | 112 - 0,5 |
| Ускоренное перемещение суппорта, м/мин: | |
| продольное | 5,2 |
| поперечное | 2 |
| Мощность главного привода, кВт | 15 |
| Наибольший вес обрабатываемой детали в центрах,кг | 3500 |
| Масса 1М63Н (1М63), кг | 5750 |
| Габариты: | |
| длина, мм | 5250 |
| ширина, мм | 1780 |
| высота, мм | 1550 |
