Станок Иж-1И611П. Обзорная статья.

Станок 1И611П

        Универсальный токарный станок 1И611П входит в число наиболее известных и распространенных станков, разработанных инженерами СССР,  и составлявших, да во многом и составляющих по сей день, основу станочного парка машиностроительных предприятий во всем СНГ, а также различных ремонтных мастерских и даже приобретается частными лицами.

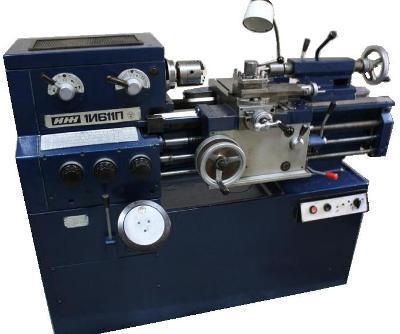

       Станок 1И611П начал производиться на НПО «Ижмаш» г. Ижевск с 1981 года. И в свои «лучшие годы» выглядел так:

           Станок прост в обслуживании и удобен в работе. Предназначен для обтачивания и растачивания в центрах или патроне цилиндров, крутых и пологих конусов, обработки торцов, нарезания метрической , модульной, дюймовой, многозаходной и точной резьб, , обработки сложных профилей деталей.

          Станок этой модели имеет разделенный привод главного движения. Коробка скоростей у него размещена в нижней части станины, и вращение на переднюю бабку передают ременной передачей. При этом повышается плавность вращения шпинделя.
   Токарно-винторезный станок ИЖ-1И611П снабжен мнемонический рукояткой управления подачами и преселективным управлением механизмом коробки скоростей.

                                 Технические характеристики токарного станка ИЖ-1И611П:

                                          Компоновка 1И611П токарно-винторезный станок

Главное отличие от многих других токарных станков - коробка скоростей, конструктивно схожа с коробкой скоростей фрезерных станков 675-676 и джойстик включения продольной-поперечной подачи. Очень удачен!

       СТАНИНА станка жесткой конструкции с дополнительными «П» - образными ребрами устанавливается на монолитной тумбе. Станина имеет две равнобокие призматические и две плоские направляющие. Передняя призма продолжена до левого торца станины и служит базой для установки передней бабки. На передней стороне станины предусмотрена полка для защиты ходового винта от стружки и эмульсии, на ней же устанавливается продольный жесткий упор.

Внутри тумбы станка смонтированы редуктор с главным двигате­лем, узел смазки и установка для охлаждения. В правой части тумбы в специальной нише установлена панель электрооборудования. Резер­вуар для сбора охлаждающей жидкости выполнен вместе с тумбой.

        РЕДУКТОР, установленный в левой части тумбы, представляет собой четырехосную коробку скоростей с приводом от фланцевого электродвигателя. Редуктор имеет плоские направляющие для пере­мещения по направляющим тумбы при натяжении ременной передачи и закрепляется с помощью плит крепежными болтами.

Изменение чисел оборотов осуществляется преселективным устройством, позволяющим производить выбор чисел оборотов во вре­мя работы станка. Выбор чисел оборотов производится посредством маховика, поворотом которого в двух дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключа­ющих блоки шестерен.

Переключение скоростей осуществляют следующим образом: пред­варительно маховиком устанавливают требуемое число оборотов шпин­деля, в нужный момент включения осуществляют с помощью рукоятки в два этапа.

      Все станки этой серии имеют подкалёные направляющие. Достаточно надёжны и точны. Комплектация с завода, вполне позволяет производить все работы. Метрические резьбы резцом можно резать в стандартной настройке, для нарезания дюймовых резьб, следует менять шестерни гитары.
Станок леворук, что вполне удобно.
Имеет автономную систему смазки, работающую от электрической маслостанции.
На более поздних моделях этого, удачного станка, ремни привода токарного шпинделя, вынесены под крышку предней бабки, но как негативное явление - стало уменьшение базы шпиндельных подшипников.
На шпинделе стоит роликовый, двухрядный подшипник. Он не дифицитен
Станки последних выпусков имеют отдельный и весьма обьёмный электрошкаф, прикрепленный к передней бабке.
Есть одно эргономическое "но" в конструкции. Это место для ступней ног работающего. На старых станках там имелась неглубокая ниша. На новых станках - отвесная, плоская стенка.

    Однако в настоящее время производство этого станка заводом-изготовителем прекращено, и с учетом многих лет эксплуатации найти этот станок сегодня можно примерно в таком виде:

Или в таком:

               Но есть и хорошая новость.  В настоящее время завод переживает новый этап своего развития.   НПО «Ижмаш» было переименовано в ОАО «Концерн «Калашников» 12 августа 2013 года. В перспективе концерн объединит ОАО «Ижевский механический завод», Вятско-Полянский машиностроительный завод «Молот», НИТИ «Прогресс», КБАЛ им. Л.Н.Кошкина и другие предприятия отрасли. С переименованием и вхождением в состав концерна работа в направлении совершенствования и модернизации производства еще более усилена. Вследствие этого на рынок выпущен достойный аналог устаревшему 1И611П, более высокого класса точности, усовершенствованный и позволяющий решать производственные задачи на новом уровне. Более подробную информацию об этом можно узнать здесь http://www.gig-ant.com/machinery/10/25.htm
