Метрологические системы ZEISS используются в компании ТМК-Премиум Сервис. Организация занимается разработкой и конструированием высокогерметичных резьбовых соединений, необходимых на производствах ТМК и ее партнеров. В задачи ТМК-Премиум Сервис входит и изготовление эталонов и резьбонарезных инструментов, которые поставляются на предприятия полностью проверенными и подготовленными к работе.
Для этого в ZEISS Russia & CIS были приобретены приборы для промышленной метрологии и контроля. Их применение позволило изготавливать средства измерения и резьбонарезной инструмент с большей точностью. Впоследствии это положительно сказалось на качестве продукции всего холдинга в целом.
Контроль эталонов
Установочные шаблоны и калибры, выпускаемые ТМК-Премиум Сервис, используются при производстве резьбовых соединений для проверки качества и точности их исполнения. Это своеобразные эталоны, которые также нуждаются в регулярной проверке соответствия своих размеров, так как подвержены износу. Для этих целей компания приобрела , которая анализирует поверхность и контуры шаблона и сообщает о возможности его дальнейшего применения. Система оптимально подошла под требования компании, поскольку не подвержена вибрациям, имеет понятное управление и устойчиво работает в широким диапазоне температур.
Следующее приобретение компании — , специалисты используют его для входного контроля эталонов. Прибор позволил значительно уменьшить время проведения измерения калибров за счет контроля сразу всей резьбы, а не ее отдельных профилей. Благодаря детектору с высоким разрешением до 0,02 мкм повысилась точность и качество измерений.
В дополнение к контурографу также был приобретен . С его помощью на щупах измерительных приборов можно визуально обнаружить дефекты, способные привести к погрешностям измерений, а также повреждения на резьбонарезных инструментах.
Совершенствование контроля резьбонарезных пластин
Для изготовления резьбовых соединений применяются специальные резьбонарезные пластины строго определенной формы. Раньше соответствие профиля установленному шаблону определялось оператором визуально — по совмещенным проекциям пластины с шаблонной калькой, выведенной на проектор. Достаточной точности изготовления продукции такой способ не обеспечивал, и многие изделия впоследствии выбраковывались.

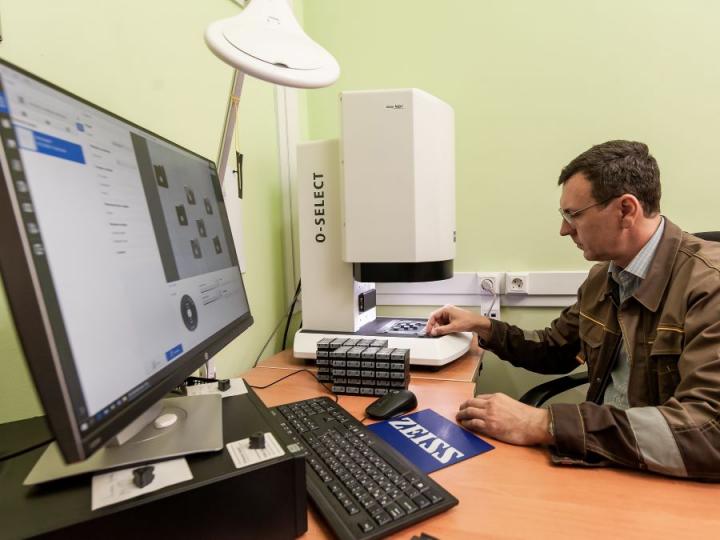

Для усовершенствования контроля резьбонарезных пластин в компании стали использовать . Он позволяет проводить оптические измерения двухмерных деталей. Система способна автоматически сравнивать одновременно до 10 резьбонарезных пластин с предварительно разработанной CAD-моделью по заданным параметрам и выявлять возможные несоответствия в течение нескольких секунд. Это позволило улучшить выходной контроль на производстве и повысить точность изготовления резьбонарезных пластин.
Получить более подробную информацию по метрологическому оборудованию или приобрести необходимую систему можно на официальном сайте компании ZEISS Russia & CIS.
