Вентиляционные блоки — обязательный элемент современного строительства. Они формируют вертикальные каналы вентиляции в жилых и общественных зданиях, поэтому для заводов ЖБИ важно выпускать такие изделия серийно, стабильно и с минимальными трудозатратами.

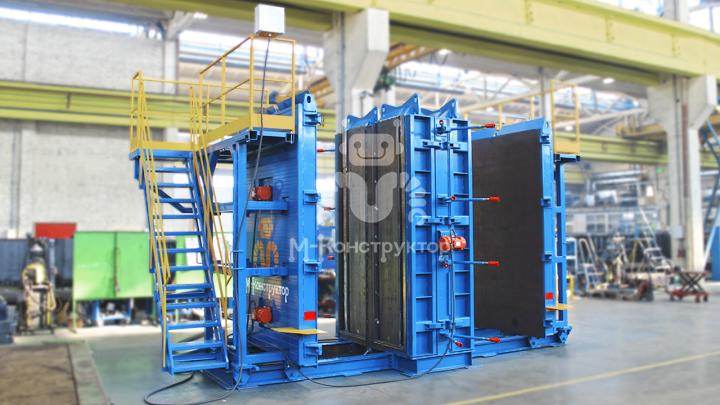

Посмотрим, как проходит один рабочий цикл на вертикальной установке для формования четырёх объемных двухканальных вентблоков с габаритами 2980×800×400 мм или 2960×800×400 мм при использовании съёмной площадки.

Работа начинается с подготовки формующей оснастки. Пуансоны и борта обрабатываются эмульсией, чтобы обеспечить лёгкое извлечение элементов после набора прочности бетоном.

Затем устанавливаются армокаркасы, после чего откатные борта закрываются и фиксируются четырьмя замками. Два из них расположены на высоте, однако доступ к ним обеспечивают угловые площадки обслуживания, поэтому операция выполняется быстро и удобно. По периметру формующей зоны предусмотрен силиконовый уплотнитель, который предотвращает вытекание бетонной смеси и избавляет персонал от лишней очистки оборудования.

Далее выполняется установка пуансонов. Они опускаются на посадочные места при помощи траверсы, а оператор контролирует процесс с площадки обслуживания.

После подготовки формы начинается укладка бетонной смеси с одновременным виброуплотнением. На установке предусмотрено шесть площадочных вибраторов, работающих поясами. Управление осуществляется либо с верхнего пульта, либо со шкафа управления, расположенного внизу, что позволяет регулировать частоту и режим вибрации.

Затем запускается тепловлажностная обработка, ускоряющая набор прочности бетона. Система обогрева может работать как на всей установке сразу, так и по отдельным секциям.

После достижения необходимой прочности выполняется продергивание пуансонов, что подготавливает изделие к распалубке.

На заключительном этапе откатные борта раскрываются, торцевые борта на шарнирах откидываются, и готовые вентиляционные блоки снимаются с установки при помощи траверсы.

Весь технологический процесс организован на площади всего 20 кв м — это компактное решение, которое позволяет эффективно производить вентиляционные блоки даже на ограниченных производственных площадях при минимальном количестве персонала.
