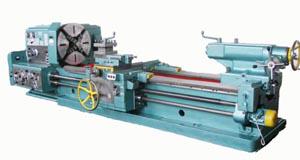

Купить универсальный токарно-винторезный 1А64

Станок 1А64предназначен для обработки черных и цветных металлов с большими скоростями резания резцами из быстрорежущей стали и твердых сплавов.

На станке можно выполнять разнообразные токарные работы, включая точение конусов, а также нарезание метрической, модульной и дюймовой резьб в условиях единичного и мелкосерийного производства.

Изменение чисел оборотов шпинделя и скорости подач суппорта осуществляется переключением зубчатых колес коробки скоростей и коробки подач при помощи рукояток.

Для продольных и поперечных перемещений суппорта имеется ручной и механический приводы.

Для быстрых ходов суппорта применяется отдельный электродвигатель.

Техническая характеристика и жесткость станков позволяют полностью использовать возможности быстрорежущего и твердосплавного инструментов при обработке черных и цветных металлов.

Класс точности станка Н.

Шероховатость обработанной поверхности V 6.

Разработчик - Рязанское специальное конструкторское бюро станкостроения.

Производитель - Рязанский станкостроительный завод

Посадочные и присоединительные размеры шпинделя станка 1А64

Размещение составных частей токарного станка 1А64

Спецификация составных частейтокарного станка 1А64

1. Станина - 1А64.01
2. Коробка подач - 1А64.07
3. Шестерни сменные - 1А64.08
4. Бабка передняя - 1А64.02
5. Патрон - 164.09
6. Фартук - 1А64.06
7. Каретка - 1А64.05
8. Суппорт - 1А64.04
9. Охлаждение - 1А64.14
10. Люнет подвижный - 1А64.10
11. Электротруборазводка - 1А64.81
12. Люнет неподвижный - 1А64.20
13. Бабка задняя - 1А64.03
14. Электрооборудование - 1А64.80

Перечень органов управления токарно-винторезного станка 1А64

1. Рукоятки установки частоты вращения шпинделя
2. Рукоятки установки частоты вращения шпинделя
3. Рукоятки установки частоты вращения шпинделя
4. Рукоятки установки частоты вращения шпинделя
5. Рукоятка установки нормального и увеличенного шага
6. Рукоятка установки правой и левой резьб
7. Рукоятка выбора вида работ (резьбы или подачи) и типа резьбы
8. Рукоятки установки величины подачи и шага резьбы
9. Рукоятки установки величины подачи и шага резьбы
10. Рукоятка установки величины подачи, шага резьбы и включения ходового винта напрямую
11. Рукоятки установки величины подачи и шага резьбы
12. Рукоятка установки вида работ (резьбы или подачи)
13. Кнопка «Стоп» (дублирующая)
14. Кнопка «Шпиндель назад» (дублирующая)
15. Маховик ручного перемещения каретки
16. Кнопка «Шпиндель вперед»
17. Кнопка «Стоп»
18. Рукоятка включения гайки ходового винта
19. Кнопка «Шпиндель назад»
20. Рукоятка управления механическими ходами каретки и суппорта
21. Кнопка включения быстрых ходов каретки и суппорта
22. Валик ручного перемещения задней бабки
23. Рукоятка упора задней бабки
24. Толкатель стопорения шпинделя задней бабки с пинолью
25. Маховик быстрого перемещения пиноли задней бабки
26. Рукоятка включения медленного или быстрого перемещения пиноли задней бабки
27. Рукоятка медленного перемещения пиноли задней бабки
28. Винт поперечного перемещения задней бабки
29. Рукоятка стопорения пиноли задней бабки
30. Рукоятка ручного перемещения резцовых салазок
31. Тумблер включения местного освещения
32. Рукоятка поворота и крепления резцовой головки
33. Рукоятка ручной поперечной подачи суппорта
34. Вводной выключатель
35. Кнопка «Импульс шпинделя вперед»
36. Кнопка «Шпиндель вперед» (дублирующая)
37. Кнопка включения насоса охлаждения
38. Кнопка выключения насоса охлаждения

Технические данные и характеристики станка 1А64

Класс точности по ГОСТ 8-82     Н

Наибольший диаметр заготовки над станиной, мм              800

Наибольший диаметр заготовки над суппортом, мм           450

Наибольшая длина заготовки (РМЦ), мм                 2800

Наибольшая масса заготовки в центрах, кг            5000

Шпидель

Диаметр сквозного отверстия в шпинделе, мм       85

Наибольший диаметр обрабатываемого прутка, мм           80

Торможение шпинделя   Имеется

Наибольший момент на шпинделе, кН/м

Число ступеней частот прямого вращения шпинделя         24

Частота прямого вращения шпинделя, об/мин       7,1..750

Размер внутреннего конуса в шпинделе, М             Конус морзе 6

Конец шпинделя по ГОСТ 12595-72          11ИМ

Подачи

Наибольшее продольное перемещение суппорта, мм         2520

Наибольшее поперечное перемещение суппорта, мм         600

Цена деления лимба при продольном перемещении, мм    0,1

Цена деления лимба при поперечном перемещении, мм     0,05

Наибольшее продольное перемещение на оборот лимба, мм          50

Наибольшее поперечное перемещение на оборот лимба, мм           6

Число ступеней продольных подач суппорта        32

Пределы продольных рабочих подач суппорта, мм/об      0,20..3,05

Число ступеней поперечных подач суппорта        32

Пределы поперечных рабочих подач суппорта, мм/об      0,07..1,04

Скорость быстрых перемещений суппорта, продольных, м/мин     2,16

Скорость быстрых перемещений суппорта, поперечных, м/мин     0,735

Количество нарезаемых резьб метрических

Пределы шагов нарезаемых резьб метрических, мм            1..120

Количество нарезаемых резьб дюймовых

Пределы шагов нарезаемых резьб дюймовых        28..0,25

Количество нарезаемых резьб модульных

Пределы шагов нарезаемых резьб модульных      0,5..30

Количество нарезаемых резьб питчевых

Пределы шагов нарезаемых резьб питчевых          нет

Наибольшее продольное/ поперечное усилие резания, кН               120/ 78

Резцовые салазки

Наибольшее перемещение резцовых салазок, мм 240

Пределы рабочих подач резцовых салазок, мм/об

Скорость быстрых перемещений резцовых салазок, м/мин

Электрооборудование

Количество электродвигателей на станке               4

Мощность электродвигателя главного привода, кВт          17

Мощность электродвигателя быстрого хода, кВт                1,5

Мощность электродвигателя насоса смазки, кВт 0,12

Мощность электродвигателя насоса охлаждения, кВт       0,125

Насос охлаждения (помпа)           ПА-22

Габариты станка, мм      5825 х 2000 х 1660

Масса станка, кг               11400
