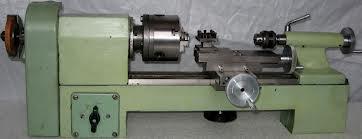

1Д601

Область применения школьные и походные мастерские технические училища, лаборатории, а также в домашних условиях для любителей токарного дела и конструкторов моделистов, что поможет использовать время досуга для развития трудовых навыков и изобретательности
Станина
Станина (лет. 0111) представляет собой отливку с призматическими направляющими. В левой части станины имеются два отверстия для крепления передней бабки, а в нижней плоскости 2 отверстия М10 для крепления стайка к стол) 1-образный паз в станине служит для закрепления задней бабки в нужном положении
Призматические направляющие станины обеспечивают совпадение осп шпинделя перед ней бабки с осью пиноли задней бабки Вертикальная направляющая (место I) служит для установки суппорта.
Стол и привод
Станок устанавливается на стол и крепится двумя шпильками, шайбами п гайками (дет 10, 9 и 8) Для привода шпинделя применяется однофазный электродвигатель марки АВЕ 071—4 мощностью 180 вт оборотами 1400 в мин Электродвигатель, на вал которого закреплен 3-х ступенчатый шкив (дет 0813)
Натяжение ремня осуществляется перестановкой двигателя При этом нужно ослабить гайки, натянуть ремень и снова затянуть гайки Перебрасыванием ремня с одной ступени шкивов на другую можно получить на шпинделе три скорости 700, 1400 и 2800 об/мин.

Технические характеристики настольного токарного станка 1Д601:

Характеристики Значение

Наибольший диаметр обрабатываемого изделия над станиной, мм 125

Наибольший диаметр обрабатываемого изделия над суппортом, мм 75

Длина обрабатываемого изделия, мм 180

Наибольшая длина обработки при одной установке суппорта, мм 55

Цена деления лимба суппорта, мм 0,05

Цена деления шкалы поворота суппорта, градусов 4

Число оборотов шпинделя, оборотов/минуту 700; 1400; 2800

Конус отверстия в шпинделе Морзе 2

Конус отверстия в пиноли Морзе 1

Наибольшее перемещение пиноли, мм 35

Электрический двигатель типа АВЕ-071-4

Мощность, кВт 0,180

Число оборотов электрического двигателя, оборотов/минуту 1400

Род тока питающей сети однофазный

Напряжение, В 220

Масса станка без электрооборудования, кг 30

Габариты станка, мм:

-длина 680

-ширина 200

-высота 220
