Изготовитель сверлильных станков моделей 2С125, - Стерлитамакский станкостроительный завод
История Стерлитамакского станкостроительного завода начинается 3 июля 1941 года, когда началась эвакуация Одесского станкостроительного завода в город Стерлитамак.
Уже 11 октября 1941 г. Стерлитамакский станкостроительный завод начал выпускать специальные агрегатные станки для оборонной промышленности.
В настоящее время завод выпускает металлообрабатывающее оборудование, среди которого - сверлильные и хонинговальные станки, токарные и фрезерные станки с ЧПУ, многофункциональные обрабатывающие центры, металлообрабатывающий и режущий инструмент.
Сверлильные станки
Сверлильные станки подразделяются на вертикально-сверлильные настольные и колонные, радиально-сверлильные, для глубокого сверления, центровальные и многошпиндельные.
Сверлильные станки предназначены для сверления, зенкования, зенкерования, развертывания отверстий, для подрезания торцов изделий и нарезания резьб метчиками. Применяются они в основном в единичном и мелкосерийном производстве, а некоторые модификации этих станков — в условиях массового и крупносерийного производства.
В промышленности наибольшее распространение получили вертикально-сверлильные и радиально-сверлильные станки. Для обработки отверстий небольшого размера применяются настольно-сверлильные станки (модели 2Н103П — до 3 мм, 2Н106П — до 6 мм, 2Н112П — до 12 мм).
Назначение и область применения станка 2С125
Предназначены для выполнения следующих видов работ: сверления, рассверливания, зенкерования, зенкования, развертывания и растачивания отверстий.
Растачивание отверстий, в том числе расположенных на расстояниях с допусками по 11 квалитету, производится на станках мод. 2С125, 2С125-04.
Обработка производится быстрорежущим и твердосплавным инструментами в деталях из различных конструкционных материалов.
Станки используются для работы в условиях единичного, мелкосерийного и серийного производства в ремонтных и сборочных цехах.
Реверсирование электродвигателя главного движения позволяет производить на станках нарезание резьбы машинными метчиками.
Станок модели 2С125 вертикально-сверлильный на круглой колонне, с ручным управлением, предназначен для выполнения всех видов сверлильных работ: сверления, рассверливания, зенкерования, зенкования, развертывания.
Вид климатического исполнения — УХЛ4 или ТЗ по ГОСТ 15150—69.
Класс точности станков модели 2С125, 2С125-04 — Н по ГОСТ 8—82Е.
Категория размещения 4 по ГОСТ 15150-69.

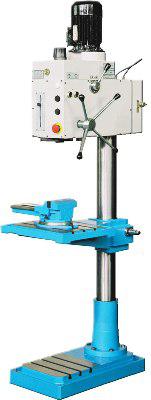

Общий вид вертикально-сверлильного станка 2С125
Технические характеристики станка 2С125
Наименование параметра 2С125
Основные параметры станка
Условный диаметр сверления в стали 45 по ГОСТ 1050-88, мм 25
Наибольший диаметр сверления в стали 45 по ГОСТ 1050-88, мм 31
Наибольшая высота заготовки на столе, мм 500
Наибольшая высота заготовки на плите, мм 900
Диаметр нарезания резьбы в стали 45 по ГОСТ 1050-88, мм М5...М22
Рабочий стол
Размеры рабочей поверхности плиты (длина х ширина), мм 320 х 320
Размеры рабочей поверхности стола (длина х ширина), мм 420 х 300
Наибольший ход подъемного стола (ось Z), мм 680
Наибольшая масса заготовки на столе, кг 100
Наибольшее расстояние от торца шпинделя до стола, мм 730
Наибольшее расстояние от торца шпинделя до плиты, мм 1210
Расстояние от оси шпинделя до направляющих стойки, мм 320
Шпиндель
Наибольшее перемещение (установочное) шпиндельной головки, мм
Наибольшее перемещение (ход) пиноли шпинделя, мм 150
Частота вращения шпинделя, об/мин 90...1400
Количество скоростей шпинделя 9
Наибольший допустимый крутящий момент, Нм
Размер внутреннего конуса шпинделя по ГОСТ 25557-82 Морзе 3
Механика станка
Число ступеней рабочих подач -
Пределы вертикальных рабочих подач на один оборот шпинделя, мм вручную
Наибольшая допустимая сила подачи (осевое усилие на шпинделе)), Н
Привод
Электродвигатель привода главного движения, кВт 1,5
Габариты и масса станка
Габариты станка (длина ширина высота), мм 800 500 2050
Масса станка, кг 430
