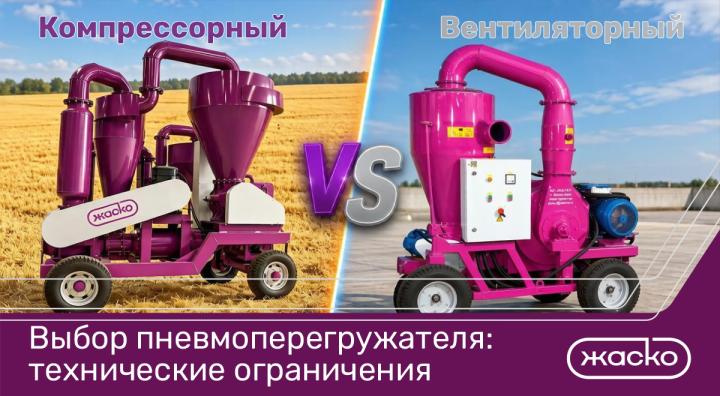

Вентиляторные и компрессорные пневмоперегружатели: отличия, технические ограничения и критерии выбора

Пневмоперегружатели классифицируются по типу генератора воздушного потока на вентиляторные и компрессорные. Выбор между ними определяется аэродинамическим сопротивлением трассы, требуемой производительностью и физико-механическими свойствами транспортируемого материала.

Физические принципы работы: объем и давление

Задача пневмотранспорта — создать воздушный поток, способный удержать частицы материала во взвешенном состоянии и преодолеть сопротивление трассы. Существуют два инженерных подхода к решению этой задачи:

1. Вентиляторный типсоздает большой объем воздушного потока при относительно низком давлении (напоре). Рабочее давление обычно не превышает 15—25 кПа. Перемещение материала осуществляется за счет высокой кинетической энергии воздушного потока.
2. Компрессорный типсоздает меньший объем воздуха, но высокое давление — от 40 до 100+ кПа. Перемещение материала происходит за счет перепада давления.

Ключевое понятие при проектировании системы — аэродинамическое сопротивление трассы. Оно складывается из трех составляющих:

• Потери на трение— пропорциональны общей длине трубопровода.
• Местные сопротивления— каждый отвод, сужение или поворот создают дополнительный перепад давления.
• Потери на подъем— каждый метр вертикального участка требует значительной энергии для преодоления силы тяжести.

Вентиляторный нагнетатель компенсирует сопротивление за счет высокой скорости потока, а компрессорный — за счет запаса давления. Это определяет жесткие границы применимости каждого типа.

Вентиляторные пневмоперегружатели: характеристики и ограничения

Технические параметры:

• Рабочее давление: 15—25 кПа;
• Расход воздуха: высокий;
• Оптимальная длина трассы: до 30—40 м;
• Нагнетательный элемент: центробежный вентилятор.

Преимущества:

• Высокая эффективность на трассах малой протяженности;
• Низкий расход электроэнергии на коротких дистанциях;
• Минимальный нагрев транспортируемого продукта;
• Низкий уровень шума при работе.

Технические ограничения:

• Лимит по производительности.Напор вентилятора жестко ограничивает предельную пропускную способность низконапорного потока. Стандартный диапазон для серийных вентиляторных моделей — до 35—50 т/ч на пшенице при эталонных условиях (забор 5 м, выдача на высоту 3 м). Попытка превысить этот порог путем увеличения диаметра трубопровода при сохранении параметров нагнетателя приведет к падению скорости воздуха ниже критической и завалу трассы.
• Резкое падение производительности.При увеличении длины трассы свыше 40 метров производительность падает нелинейно. На дистанциях 80—100 метров она может составить лишь 40—45% от номинальной паспортной мощности.
• Критичность к вертикальным участкам.В аэросмеси каждый метр вертикального подъема эквивалентен 2—3 метрам горизонтальной трассы. Если высота подъема превышает 10—12 метров, производительность вентиляторной системы падает до критического минимума.
• Чувствительность к геометрии.Всего три поворота трассы на 90° снижают производительность так же сильно, как дополнительные 20—30 метров прямой трубы.

Компрессорные пневмоперегружатели: характеристики и возможности

Технические параметры:

• Рабочее давление: 40—100+ кПа;
• Расход воздуха: умеренный;
• Оптимальная длина трассы: до 50 до 150+ м;

Преимущества:

• Высокая и стабильная производительность.Высокое давление обеспечивает стабильный поток аэросмеси. Промышленные модели компании ЖАСКО, такие как ППК-60 (производительностью 60 т/ч) и ППК-110 (110 т/ч), обеспечивают показатели, которые физически недостижимы для систем вентиляторного типа.
• Работа с тяжелым сырьем.Высокая энергия воздушного потока позволяет легко транспортировать тяжелые культуры и материалы с высокой насыпной плотностью.
• Геометрическая гибкость.Система устойчива к изменениям конфигурации трассы. Вертикальные участки и многочисленные повороты преодолеваются без критических потерь мощности.

Ограничения:

• Более высокий уровень шума и вибрации;
• Более высокая стоимость оборудования из-за сложности конструкции нагнетателя.

Сравнительный анализ характеристик

Алгоритм выбора: чек-лист для инженера

Выбор вентиляторного типа экономически и технически оправдан, если:

• Общая длина трассы не превышает 30—40 метров;
• Отсутствуют сложные вертикальные подъемы (высота по вертикали до 10 метров);
• Требуемая производительность лежит в пределах до 35—50 т/ч;
• Существуют жесткие ограничения по выделенной электроэнергии и уровню шума на объекте.

Выбор компрессорного типа обязателен, если:

• Длина трассы составляет свыше 40—50 метров;
• На трассе присутствуют вертикальные участки высотой более 10 метров;
• Требуемая производительность комплекса составляет свыше 50 т/ч;
• Предстоит транспортировка тяжелых, влажных или сильно пылящих материалов, включая кукурузу (высокая скорость витания — 12,5—14,0 м/с) или соевый шрот;
• Трасса имеет сложную траекторию с множеством колен и отводов.

Заключение

Выбор типа нагнетателя — это всегда результат строгого аэродинамического расчета. Вентиляторный пневмоперегружатель идеален там, где сопротивление трассы минимально, а бюджет на закупку оборудования ограничен.

Однако для масштабных задач с производительностью свыше 50 т/ч, а также для длинных или высотных трасс компрессорный тип становится единственным технически возможным решением.
