АСДУ Саранских теплосетей на насосной ТМ-3

Компанией «КРУГ» автоматизирована вновь построенная насосная станция ТМ-3 и интегрирована в существующую автоматизированную систему диспетчерского управления (АСДУ) Саранских тепловых сетей. АСДУ функционирует на базе программно-аппаратного (программно-технического) комплекса КРУГ-2000.

АСДУ разработана с применением типовых технических решений компании «КРУГ»: АСУ ТП насосных станций, АСУ ТП тепловых пунктов и АСДУ объектами теплоснабжающей компании.

Повысительная насосная станция производительностью 2500 м³/ч расположена на Северо-Восточном шоссе Саранска и предназначена для подачи тепловой энергии в жилые кварталы.

Компанией «КРУГ» выполнены работы по проектированию среднего и верхнего уровня, поставка шкафа автоматики, инжиниринг и пусконаладочные работы.

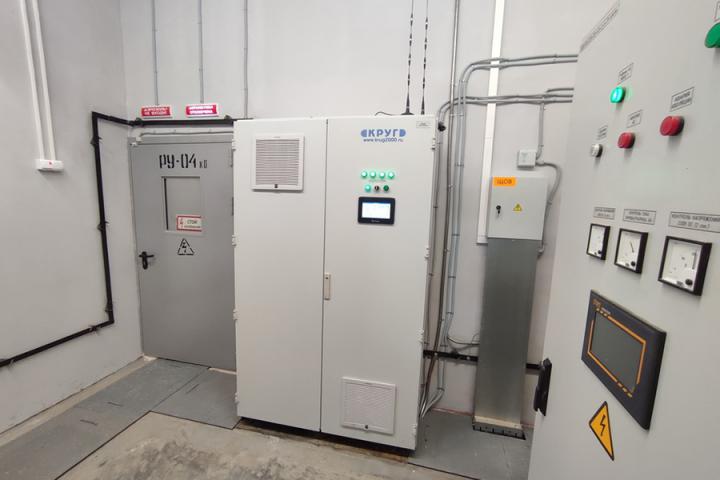

 Шкаф автоматики оснащен промышленным контроллером DevLink-C1000 с модулями ввода-вывода серии DevLink-A10, обеспечивающими управление сетевыми электронасосами (СЭН), сбор и обработку информации от датчиков температуры, давления и расхода теплоносителя, детекторов протечек, преобразователей мощности и исполнительных механизмов. Передача данных на верхний уровень системы (в диспетчерский центр Саранских тепловых сетей) осуществляется по Ethernet и GSM-каналу. В шкафу автоматики предусмотрена возможность контроля технологического процесса «по месту» с использованием пульта оператора на базе сенсорной панели управления.

Автоматизированные рабочие места диспетчерского центра функционируют под управлением российской SCADA КРУГ‑2000 . Удаленные пользователи системы могут просматривать информацию о состоянии теплосети через Internet с помощью любого WEB-браузера.

НПФ «КРУГ» ведет работы на объектах Саранских тепловых сетей с 2010 года. За это время введена в эксплуатацию АСДУ с поэтапным подключением 12 насосных станций и 103 центральных тепловых пунктов.
