Старый принцип. Новая виброплощадка

Если технология проверена годами, зачем менять то, что работает? Так рассудили на одном из предприятий и, обновляя парк виброплощадок, решили сохранить проверенный принцип. Задача "М-Констурктора" заключалась в следующем: изготовить новое оборудование на основе предыдущего и с учётом требований конкретного производственного участка.

Подход, сформировавшийся ещё в советской инженерной школе, за десятилетия доказал свою работоспособность в производстве железобетонных изделий. Сегодня он продолжает использоваться, получая современное конструктивное исполнение и адаптацию под актуальные производственные задачи.

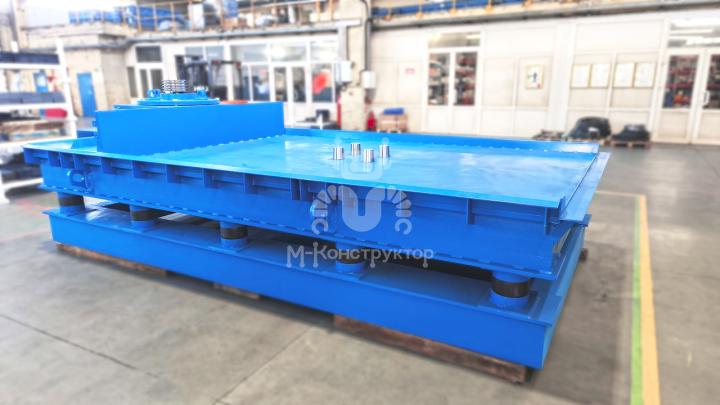

Виброплощадка ВП4623 предназначена для уплотнения бетонной смеси в металлоформах за счёт вибрационного воздействия. Все основные узлы работают как единая система — от привода виброблока до рабочей поверхности, на которой устанавливается форма.

Вибростол смонтирован на подрамнике через резиновые виброопоры. Они выполняют роль упругих элементов, обеспечивая необходимую подвижность стола во время работы. На верхней раме расположена рабочая поверхность с конусами, куда устанавливается металлоформа.

Источник вибрации — виброблок, установленный в корзине вибростола. В его конструкции используется дебаланс — несимметричный относительно оси вращения элемент. При его вращении возникает центробежная сила, создающая вибрационные колебания.

Привод виброблока осуществляется электродвигателем мощностью 22 кВт. Двигатель развивает 1500 об/мин и через четырёхручьевую ременную передачу передаёт вращение непосредственно на виброблок. Передаточное число — 1, поэтому виброблок также вращается с частотой 1500 об/мин.

Электродвигатель установлен на регулируемой опоре. Изменение его положения позволяет выполнять натяжение ремней и поддерживать нормальную работу ременной передачи.

Виброплощадки будут установлены в приямках — рабочая поверхность с металлоформами окажется заглублена относительно уровня пола цеха, а для подачи бетонной смеси в сами формы завод «М-Конструктор» также изготовит бетоноукладчик.
