Разработан проект электрогидравлической системы регулирования паровой турбины ТЭЦ на базе ПТК КРУГ-2000

Контроллер DevLink-А10

Руководством Башкирской генерирующей компании была поставлена задача по обеспечению надежного и качественного управления паровыми турбинами ТЭЦ, регулированию основных параметров во всех допустимых технологических режимах работы, а также в аварийных ситуациях.

Башкирская генерирующая компания – одна из крупнейших региональных энергетических компаний России, входящая в состав ПАО «Интер РАО». Основной вид деятельности БГК – выработка электрической и тепловой энергии на электростанциях. Компания объединяет 20 энергообъектов, обеспечивающих энергоресурсами жителей и предприятия республики. Установленная электрическая мощность энергообъектов БГК – 4 461 МВт, тепловая – 8 578 Гкал/час тепловая – 1 528 Гкал/ч.

Для выполнения этой задачи компанией «КРУГ» было разработано техническое решение – система автоматического управления электрогидравлической системой регулирования (АЭГСР).

Основной особенностью системы, выводящей ее на более высокий качественный уровень, является реализация комплексного решения по автоматизации турбоагрегата (включая ЭГСР) на единых программно-аппаратных средствах. Это позволяет оперативному и обслуживающему персоналу видеть целостную картину технологического процесса и осуществлять управление и настройку из одной системы, с одного АРМ.

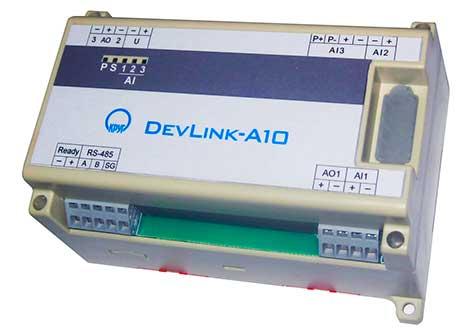

Управление сервомоторами турбины осуществляется посредством микропроцессорных позиционеров DevLink-А10.АIO-3UI/3UI, которые подключаются к ведущему блоку контроля частоты.

Внедрение такой комплексной системы на базе российского программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000Ò) обеспечивает:

• выполнение всех требований нормативных документов в области энергетики
• значительное расширение функциональных возможностей АСУ ТП турбины
• повышение уровня надежности технологического оборудования и средств автоматизации
• снижение трудозатрат на техническое обслуживание и ремонт.

Экономическая эффективность внедрения ЭГСР заключается в снижении стоимости производства электрической и тепловой энергии.

Примером внедрения данного технического решения является – ЭГСР турбины ПТ-65/75-130 ст. №5 Уфимской ТЭЦ-2. Существующая АСУ ТП турбины и вновь разработанная система ЭГСР функционируют на базе ПТК КРУГ-2000Ò.

Типовое решение ЭГСР является совместной разработкой компании «КРУГ» и «Карагандинского турбомеханического завода (КТМЗ)», которая осуществлялась под эгидой «Башкирской генерирующей компании». В рамках проекта компанией «КРУГ» разработана проектная документация на шкаф автоматики ЭГСР, выполнены шеф-монтажные, инжиниринговые и пусконаладочные работы.

Подробнее – Автоматизированная электрогидравлическая система регулирования паровой турбины ТЭЦ.
