Автоматизация газорегуляторного пункта Самарской ГРЭС

Автоматизация газорегуляторного пункта Самарской ГРЭС

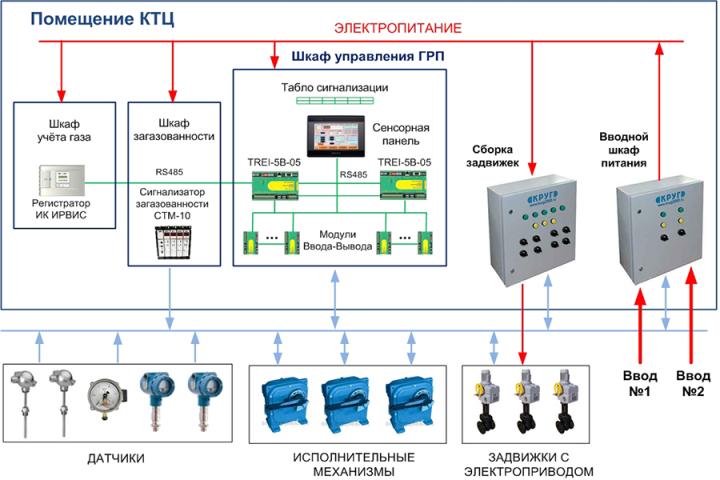

Компанией «КРУГ» разработан проект автоматизированной системы управления газорегуляторным пунктом (ГРП) Самарской ГРЭС на базе российского программно-аппаратного (программно-технического) комплекса КРУГ-2000® (ПАК ПТК КРУГ-2000). Система предназначена для удаленного управления оборудованием ГРП и призвана исключить влияние человеческого фактора на опасном производственном объекте.

Проект выполнен с применением типового решения АСУ ТП газорегуляторного пункта. Проектная и рабочая документация на АСУ ТП ГРП предусматривает:

• каскадное двухступенчатое редуцирование давления газа с автоматическим управлением
• обновление морально устаревшего приборного парка
• замену щитов защит и сборок.

Вводной шкаф электропитания реализован на основе типового шкафа автоматического ввода резерва питания (АВР).

Шкаф управления оснащен промышленными контроллерами с предустановленным программным обеспечением — Система Реального Времени Контроллера (СРВК). Предусмотрено 100%-ное «горячее» резервирование процессорных модулей и модулей ввода-вывода. На лицевой панели шкафа размещена сенсорная панель управления. Шкаф оснащен световой и звуковой сигнализацией.

Подробнее — Автоматизация газорегуляторного пункта Самарской ГРЭС.

Выполненные проекты на Самарской ГРЭС:

• Автоматизированная система управления котлом НЗЛ-110 Самарской ГРЭС
• АСУ ТП турбогенератора ПТ-12-2,9/0,6 ст. №1 Самарской ГРЭС
• АСУ ТП турбогенератора БПТГ Самарской ГРЭС
• Система мониторинга водно-химического режима Самарской ГРЭС
• САУГ котла ПТВМ-50 ст. №11 Самарской ГРЭС.

Самарская ГРЭС — одно из старейших предприятий теплоэнергетического комплекса России. Станция была введена в эксплуатацию в июне 1900 г. Входит в состав Самарского филиала ПАО «Т Плюс» и обеспечивает теплом и электроэнергией объекты жилищно-коммунального хозяйства исторического центра Самары. Установленная электрическая мощность — 24 МВт. Установленная тепловая мощность ­— 2691,4 Гкал/ч.
